Definição estrutural de uma parede

Uma das principais preocupações quando iniciamos o nosso processo de modelação em Revit é termos atenção a pormenores essenciais; aquilo que chamo de "pormaiores".

Neste caso vou tentar explicar alguns aspectos que julgo importantes na criação de paredes.Na criação de um tipo de parede, é possível definirmos as várias camadas que compõem a mesma (botão Edit do parâmetro Structure):
Nesta janela, um dos parâmetros mais importantes a ter em atenção é o Function. Nesse parâmetro devemos escolher a função construtiva do componente apropriada. Às diferentes funções disponibilizadas correspondem números que servem para estabelecer prioridades de intersecção com outros componentes de outros objectos: quanto menor for o número, maior é a prioridade.

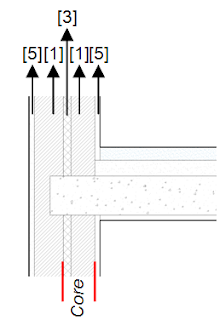

Com os esquemas seguintes, podemos verificar os diferentes comportamentos em relação às prioridades:
Se repararmos, do desenho da esquerda para a direita não houve alteração das prioridades mas sim da localização dos componentes que se encontram dentro do Core (núcleo). Esta situação possibilita-nos uma maior possibilidade e flexibilidade de intersecções de componentes entre diferentes objectos.
No exemplo em baixo podemos verificar outras possibilidades de intersecção agora entre uma parede e uma laje de pavimento.

Se alterarmos a posição do isolamento térmico (colocando-o fora do Core), e mantendo a mesma prioridade [3], este é interrompido pela camada de enchimento da laje (com prioridade [2]).



Simples, mas que no final irá demonstrar-se muito eficaz!
