22.6.10

Onde anda o Help???

Como muitos já devem ter reparado, o help da versão 2011 passou a ser baseado em uma página html, e não em um ficheiro residente no nosso pc, isto trás vantagens, pois permite que a autodesk vá incorporando novidades ou actualizando o help com conteudos que respondam a uma maior procura por certos tópicos, como também permite o recurso a outros conteudos como videos e documentos adicionais.

Mas e se não temos acesso á internet e precisamos de consultar o help? temos assim a necessidade de poder activar o help baseado em um ficheiro residente no nosso pc.
Para o activarmos vamos a C:\program files(conforme a versão do windows)\Autodesk\Revit Architecture 2011\Program onde devemos fazer uma copia do ficheiro revit.ini e utilizando o notepad abrimos o revit.ini original, procuramos o separador [Documentation] e alteramos os valores de UseHelServer= para 0( zero) e de HelpBrowser= para 0 (zero) pois em principio estas variáveis devem ter o valor 1. E gravamos e fechamos o revit.ini se tudo estiver bem passamos a ter como ficheiro de help um ficheiro local. Se algo não funcionar bem, revertemos ao revit.ini que tinhamos copiado anteriormente.

Bom trabalho

Autodesk® Revit® Architecture 2011 Update 1

Foi já disponibilizado o primeiro update do Revit Architecture 2011...


Ficam então aqui os links para a sua actualização:

Link - informação sobre o Update

Link - o que foi actualizado

Para fazer o download das actualizações:

RAC 64 bit

RAC 32 Bit

Também já está disponivel o Update para o Revit MEP e o do Revit Structure deve vir a caminho, aconselha-se que utilizem o "Communication Center" como forma de mais fácilmente receberem as actualizações e informações sobre as mesmas.

17.6.10

Cortar as paredes com formato personalizado

Pois é,
A pedido de muitas famílias, vou abordar um tema interessante e desconhecido por muitos!


Uma das grandes… ou enormes vantagens do Revit relativamente a qualquer pseudo-concorrência (ainda por cima aquelas que se afirmam como BIM sem o serem) é a possibilidade de podermos nós próprios personalizar as nossas bibliotecas.

Não será propriamente a criação de uma família que vou abordar (todo o processo vai sendo explicado em alguns tópicos já abordados no blogue aqui e aqui, e que vai sendo complementado com mais estes tópicos e outros que se seguirão) mas sim a personalização do recorte da parede de um vão, tal como a imagem que se segue, por exemplo.




Como devem compreender e saber, desenvolver uma biblioteca, e apesar de extremamente simples, torna-se essencial o conhecimento de muitos “pormaiores”. Esses vão sendo abordados em tópicos diferentes, pois cada um tem o seu target específico.

Mas é isso que também torna o nosso Revit Architecture um produto genial.
Diria mesmo: SUBLIME! :)

Mãos ao trabalho.

O primeiro passo é seleccionarmos a família que se pretende; neste caso irei optar por uma janela.

* Aceder ao menu “R”>New>Family e seleccionar Metric Window.rft. O Revit abrirá então o editor de famílias que será idêntico á imagem seguinte:

Na área de desenho, temos então o objecto anfitrião da janela, a parede, bem como alguns parâmetros pré-definidos.
Se aproximar o rato à parte inferior da parede, irá verificar que o Revit identifica um elemento: Opening Cut.

Este é o responsável pelo recorte efectuado na parede onde será inserida a janela. Uma vez que o pretendido não é este, o primeiro passo é eliminá-lo.
* Seleccionar o Opening Cut e elimiar. A parede deixará assim de estar cortada


Agora, uma vez que pretendemos um recorte personalizado, vamos utilizar um volume “Void” para que este possa ser subtraído à parede (um pouco à semelhança de operações boleanas, a operação de subtrair).
* Em Home, aceder a Void Forms>Extrusion.

Já em modo de edição, através das opções de desenho, definir a forma pretendida do recorte.
Ter em atenção a necessidade de ir bloqueando os cadeados ao planos de referência (Ref Plane), garantindo que alterado a largura do vão, a largura da abertura será idêntica.

* Clicar em Finish Edit Mode para terminar o modo de edição da extrusão definida.
* No separador Modify, clicar em Cut (opção que fará a subtracção do “Void” agora definido com a parede) e de seguida clicar na parede e no "Void".

Depois de aplicado o comando, poderá verificar que a extrusão desapareceu. Isto acontece porque a altura da extrusão não intersecta o plano de corte definido na vista em planta (Ref. Level).
Para alterar a localização da abertura, abrir o alçado Exterior. Podemos assim constactar que a abertura está numa cota inferior

* Seleccionar a abertura, e nas setas que surgem, arrastar as mesmas até coincidir com os planos (Ref. Plane) que definem a cota do peitoril e a altura da janela. Não esquecer de bloquear os cadeados (essencial para garantir o parametrismo)

Numa vista em 3D, obterá o seguinte resultado.

E pronto, tem a abertura do seu vão personalizado.

Não dêem estes procedimentos como terminados. Para tornar a família finalizada, desenvolva a restante janela e se pretender poderá adicionar os parâmetros necessários para poder controlar ainda com mais pormenor o recorte da parede.

Bom trabalho e alguma questão, não hesitem!

8.6.10

Usar e configurar atalhos de teclado

Todos nós, utilizadores de vários tipos de programas, utilizamos atalhos de teclados para determinadas funcionalidades, principalmente para as tarefas repetitivas.

Está mais que provado pela nossa prática que estes, quando possíveis, representam a forma mais rápida de accionarmos as funções pretendidas, sejam elas também do Revit Architecture.
No caso do Revit Architecture, é também possível a sua personalização.

Antes de percebermos como se personalizam esses atalhos, vamos olhar para os tipos possíveis de configurar.

* Ctrl+carácter – normalmente associados às funções básicas de edição e gestão de ficheiros (comuns na maioria dos programas). Para a sua utilização basta pressionar em simultâneo a tecla Ctrl e o carácter indicado. Uma vez que estes obedecem a uma normalização comum a vários programas, estes não podem ser personalizados.

* Sequência de carateres – geralmente composto por dois caracteres alfanuméricos, estes podem ser personalizados pelo utilizador. Ao contrário do AutoCad, não é necessário clicar no Enter para dar a ordem do comando uma vez que a função respectiva é accionada automaticamente após ser digitado o último carácter.

* Teclas de Função – F1 a F12 e também personalizáveis

Estes atalhos personalizáveis são gravados num ficheiro que existe na pasta do programa: KeyboardShortcuts.txt


Em todas as versões do Revit Architecture, a sua personalização é possível através da edição do ficheiro referido.

Na versão 2010 também é possível através da instalação do Advanced Autodesk® Revit® Architecture 2010 Subscription Release Pack (disponível apenas para os clientes com subscrição).



Já na versão 2011, a sua personalização também poderá ser feita também acedendo ao menu “R”>Options




A sua personalização, seja qual for das formas, é extremamente simples. No entanto, recomendo sempre uma cópia de segurança do original caso algo corra menos bem.
Para criar ou modificar um atalho correspondente através da edição do ficheiro KeyboardShortcuts.txt

* Abrir o ficheiro KeyboardShortcuts.txt
* Localizar a função a definir ou alterar o atalho
* Digitar a sequencia de caracteres entre aspas (como estão definidos os outros) pretendidas – se pretender associar uma tecla de função, remover as aspas e digitar a tecla F seguida do número pretendido.
* No final de tudo alterado, gravar o ficheiro

Se estiver a criar um novo, eliminar o sinal “;” inicial (este transforma o conteúdo e, comentário apenas). Este ficheiro poderá ser transferido para qualquer computador e automaticamente é assumido (terá sempre que reiniciar o programa).

Para criar ou modificar um atalho correspondente através da janela de edição (versões 2010 e 2011), torna-se mais “amigável”, uma vez que é feito através de uma caixa de diálogo.

* Aceder à funcionalidade (ver acima qual a versão e forma de aceder)


* São disponibilizadas algumas possibilidades de filtragem para mais facilmente indentificarmos a funcionalidade pretendida (em Search poderá procurar a função pretendida; Em Filter poderá filtrar por grupos)
* Em Assignments, seleccionar o comando, em Press new keys introduzir a sequencia de caracteres para atalho e clicar em Assign (cada função poderá ter mais do que um atalho; basta repetir este passo novamente).


* Se pretender eliminar um atalho, basta selecciona-lo e clicar na tecla Remove.
* No final, fazer OK.

Também tem a possibilidade de importar e exportar estas configurações para poder transporta-las para outros computadores.


Versão para versão do Revit, estes ficheiros poderão ter que ser reajustados, uma vez que para além da implementação o friso (Ribbon) na versão 2010, na versão 2011 alguns dos comandos mudam de sítio (de separador).

4.6.10

10.000 visitas: OBRIGADO A TODOS

Exacto!
Não deixa de ser um marco o passarmos as 10.000 visitas.
Há quem possa achar ainda muito pouco, mas eu acho que é muito, principalmente pelo aumento exponencial de visitas que tivemos neste último ano.

O próximo objectivo será aumentar o vosso feedback só assim dá vontade de continuar.
Um abraço a todos...

1.6.10

Area Plan - para que vos quero

Com a intensidade de formações e solicitações que tenho tido durante os últimos temas, muitas dicas e até ferramentas tornam-se mais prementes e importantes compreender não só o seu objectivo (para que servem?) mas também a sua funcionalidade (como se faz?).

Como sempre tenho defendido por quem me “atura” como formador, arquitecto, técnico, colega, amigo, revitiano, ou simplesmente como mais um utilizador de Revit Architecture, é o facto do RAC ser o software efectivamente paramétrico mais completo do mercado (não se iludam; há muito gato por lebre como alternativas!!). Esta é uma afirmação que faço como minha, pois possui ferramentas essenciais para controlo do nosso projecto em qualquer fase do mesmo! Cada vez mais acho que, apesar da necessidade constante de melhoramentos pela própria exigência do nosso mercado da construção e de projecto, o Revit está a anos-luz à frente de qualquer concorrência, seja ela de quem for, principalmente aqueles que cada vez mais se ligam à sigla de CAD e não BIM!
Aos mais susceptíveis que frequentam este fórum, desculpem o desabafo :-)

Vou agora abordar mais uma das nossas exigências como arquitectos que somos: a definição das áreas das fracções que constituem um edifício de habitação.

Como tal, irei utilizar o projecto que tenho vindo a utilizar.


Para definirmos as áreas por fracção, a primeira operação que deveremos ter em consideração é a criação de um esquema de áreas para esse fim. Para isso, no separador Home, painel Room and Areas, clicar na opção Area and Volume Computations.

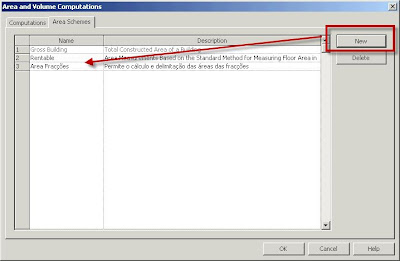

Nesta janela é possível definir algumas propriedades relativamente ao cálculo das áreas e volumes dos compartimentos. Para além disso, no separador Area Schemes, definimos então o tipo de área que pretendemos definir: Área Fracções.
Clicar no botão New e atribuir o nome pretendido.


Depois de criado e clicado no botão OK, voltamos ao ambiente de trabalho; temos então apenas o tipo de área definido.
A próxima operação será criar uma vista própria para o cálculo da área. Assim, no separador Home, painel Room and Areas, clicar na opção Area Plan.

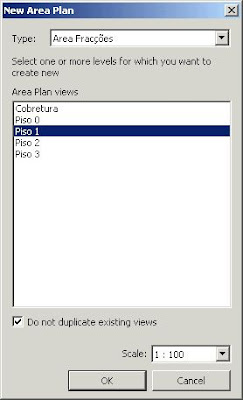

Em Type, seleccionar o esquema de áreas pretendido, seleccionar na planta correspondente e clicar em OK.


Uma vez que os limites de definição da fracção serão definidos por nós, clicamos em No na mensagem que nos surge.

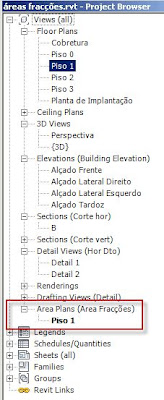

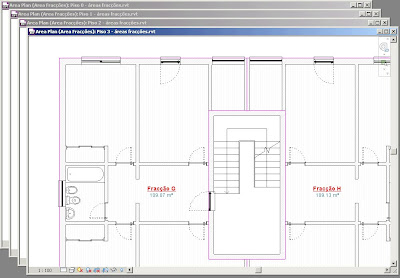

É assim criada uma nova vista no nosso gestor de projecto que não é nada mais nada menos que uma cópia vinculada do modelo.

O próximo passo será então definir os limites da nossa fracção. Novamente no separador separador Home, painel Room and Areas, clicar na opção Area Boundary Line, desenhar o limite das mesmas (utilizar as ferramentas de desenho disponíveis para o efeito).

Ter em atenção que poderá ser necessário retirar a opção Apply Area rules para podermos marcar correctamente a nossa linha.

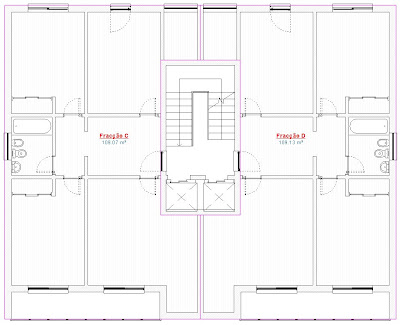

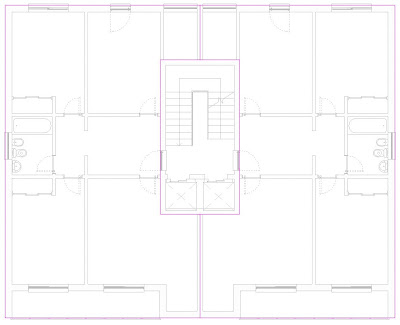

Definido o limite, teremos o seguinte resultado

O mesmo procedimento será efectuado em todas as vistas onde necessário.

Agora, vamos então identificar as áreas e nomes das mesmas. Para isso, no separador Home, painel Room and Areas, clicar na opção Area e clicar dentro dos limites das linhas agora criadas (dos dois lados). Será colocada a área, bem como uma etiqueta (tag) com a indicação da área e nome da mesma. Poderá alterar o nome da Área (Fracção) para o pretendido e obterá o seguinte resultado.

Deverá proceder da mesma forma garantido que delimitará todas as fracções do seu projecto.

Após terminar todas as vistas, vamos agora criar uma tabela de áreas onde iremos agrupar todas as áreas das fracções.

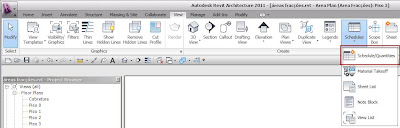

Para isso, aceder ao separador View, painel Create e em Schedules, seleccionar Schedules/Quantities.

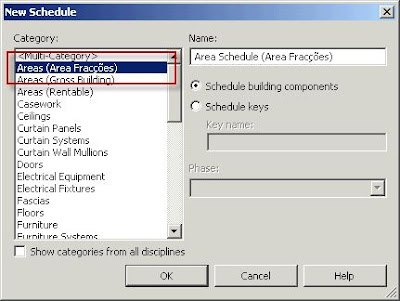

Na janela que surge deverá seleccionar a categoria de objectos que pretende listar: Areas (Area Fracções).

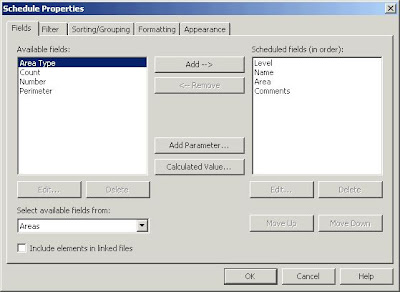

Após clicar em Ok, seleccionar os parâmetros que pretende que surjam na tabela

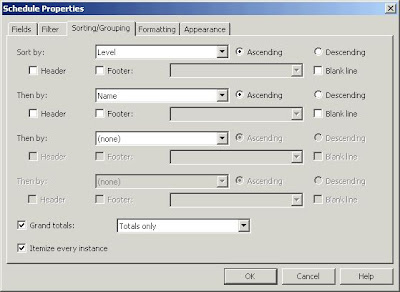

Em Sorting/Grouping, seleccionar as opções de acordo com a imagem seguinte (vão definir os parâmetros de ordenação e somatórios das áreas em causa).

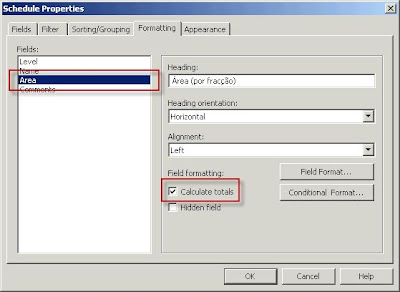

Em Formatting, seleccionar o parâmetro Area e clicar no parâmetro da direita Calculate totals (irá permitir o cálculo do somatório do parâmetro)

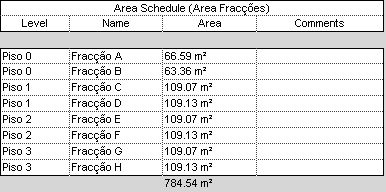

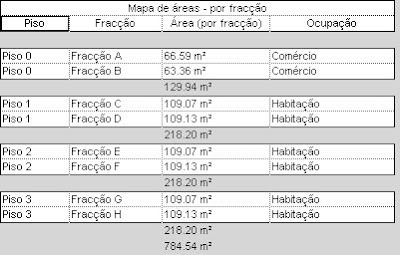

Ao clicar em OK, terá o seguinte resultado

Com a possibilidade de alteração de alguns parâmetros, poderá obter o seguinte resultado

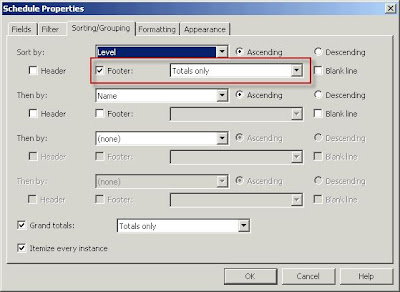

Se pretender os totais parciais por piso, aceder às propriedades da vista e no separador Sorting/Grouping, definir os seguintes parâmetros

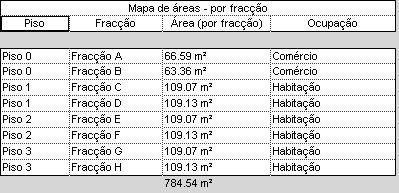

Depois de clicar em Ok, terá o resultado pretendido

Simples que até chateia :-)

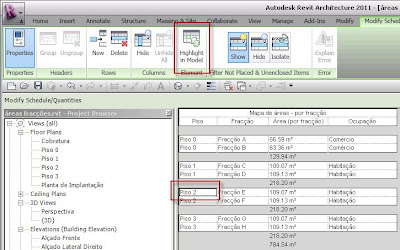

Já agora, e para terminar com chave de ouro este tópico, a cereja em cima do bolo. Se seleccionar uma faz fracções na tabela e no friso clicar em Highlight in Model, o Revit irá gentilmente abrir uma vista com a fracção seleccionada!

Simpático ele, não??
