27.2.09

Atalhos de teclado

Os atalhos de teclado são uma opção muito utilizada pela maioria dos utilizadores, em especial quem migra do AutoCAD. Quem pretender personalizar o seu Revit tem uma forma simples de o fazer, editar o ficheiro KeyboardShortcuts.txt que se encontra na pasta C:\programas\Revit Architecture 2009\Program (o caminho pode ser diferente consoante a versão do Windows e do Revit).

Vamos aqui analizar um exemplo de personalização:
a linha realtiva ao Zoom tem este texto, quer dizer que o atalho ZR vai activar o "Zoom in Region", que é o equivalente ao "Zoom Window" do AutoCAD
"ZR" menu:"View-Zoom-Zoom In Region"
para ter a informação da forma que estamos habituados no AutoCAD basta operar a seguinte alteração,
"ZW" menu:"View-Zoom-Zoom In Region"
desta forma passamos a ter de teclar ZW para operar o "Zoom In Region"

Ter em atenção o seguinte, os atalhos no Revit não requerem o teclar de "enter" no fim e também não permitem sucessões de comandos.

PS: por precaução, gravem o ficheiro original antes de fazer as alterações.

20.2.09

Momento de humor....

Como se chama um utilizador de AutoCAD que persiste em se manter no projecto 2D de ACAD e se recusa a evoluir para a tecnologia 3D?


















é um CADaver...
...

16.2.09

AutoCAD 2010 - Avaliação das novidades












Vamos aqui deixar uma apreciação das principais novidades do AutoCAD 2010 em especial daquelas que podem ser uma mais valia para os utilizadores do Revit.








Na área da modelação, temos agora no AutoCAD 2010 muitas novidades na forma como podemos manipular e criar objectos 3d, utilizando uma tecnologia baseada em "free-form modelling" podemos criar superficies através de várias ferramentas, manipular a superficie através da malha que a define e assim obter objectos 3D muito manipuláveis, esses objectos podem ser amaciados e finalmente solidificados.
Estes objectos podem ser facilmente utilizados no Revit, seja como massas de edificios a desenvolver, ou como familias
de objectos constituintes do nosso projecto.

Este tipo de criação vai não só facilitar os estudos prévios como também aumentar a nossa capacidade de criar componentes solidos para familias, por certo será uma novidade muito util para so criadores de mobiliario e similares.

Outra área com novidades é a do desenho 2D, neste caso as capacidades de acrescentar constrangimentos ao desenho, ou mesmo propriedades paramétricas em tabela que permitem assim criar uma forma, e de acordo com uma tabela de dimensões modificar o desenho, algo bem conhecido dos utilizadores de Revit, mas que é uma novidade no AutoCAD.

12.2.09

Recuperar os Thumbnails das familias

Muitos de vocês já devem ter deparado com a seguinte situação, deixaram de conseguir vizualizar os slides(thumbnails) das familias contidas na pasta da biblioteca de Revit. A maioria dessas situações ocorre porque ao actualizarmos o Revit e não actualizando os ficheiros das familias, o preview do Windows Explorer deixa de reconhecer a versão do ficheiro e não o consegue apresentar, também existem relatos de ocorrências similares no Windows Vista.

Esta solução que passo a apresentar pretende resolver essa situação mas pode não funcionar em todos os casos, como implica modificar o Registry do Windows à que ser cauteloso e saber o que se está a fazer.

1. Editar o registry (Start > Run, Type "Regedit" premir )
2. Procurar a seguinte chave em :Computer \HKEY_CLASSES_ROOT \CLSID \{F9CF7B2B-FC11-402E-880D-85C7CED86642} \InprocServer32
3. Fazer duplo click em (Default) para abrir o seu valor
4. Mudar o valor [Value Data] para: C:\Program Files\Revit Architecture 2008\Program\RevitPreview.dll (este caminho poderá variar dependendo da versão que temos instalada, normalmente colocamos na versão anterior á que temos a funcionar)
5. fechar o editor do Registo

Boa sorte e bom trabalho

11.2.09

Historia triste mas real sobre uma firma de Arquitectura 2D

Este artigo pode ser lido no seu original aqui, deixo aqui uma tradução porque acho que a situação apresentada é muito interessante e poderá servir de alerta para algumas empresas que hesitam em dar o próximo passo na evolução tecnológica do AutoCAD para o Revit.

"Descobri recentemente que uma dada empresa de Arquitectura tinha sido comprada por uma empresa bastante maior. Não por causa do abrandamento da economia, mas principalmente porque continuavam a perder trabalho para outros concorrentes. Porquê? Porque as outras empresas começaram a incorporar o conceito de projecto BIM nas suas propostas enquanto que esta, que trabalha com Architectural Desktop, não consegue assim competir com o mundo da Arquitectura 3.0(1 desenho manual/ 2 CAD / 3 BIM). No entanto continuavam a ser solicitados para integrar a tecnologia BIM nos seus projectos, continuando a adiar a situação.
Tentei durante mais de 4 anos convencer o gestor de tecnologias de informação dessa empresa a começar a avaliar a tecnologia BIM, e a testar a utilização do Revit. Em todas as minhas visitas a resposta era a mesma, “que a empresa não iria beneficiar do Revit, que esta nova tecnologia não preenchia as suas necessidades”. E porquê? E isto era o que me respondia:

Implica a ter utilizadores com alto nivel tecnologico assim como com muita experiencia de arquitectura para poder usar essa solução. O projectista médio sem ter esssas duas capacidades não poderá fazer uso da tecnologia.
Resultado, a firma foi perdendo negócios, perdeu perto de 80% do seu pessoal e agora foi comprada antes de ter de fechar as portas por falencia.
A ironia é que a empresa que a comprou, é uma grande empresa a utilizar Revit. Portanto a firma que se recusou a mudar para Revit, perdeu projectos para firmas que usam o Revit, saiu do negócio porque não usaram o Revit, acabou comprada por uma firma que utiliza o Revit, e vão ter de passar a utilizar o Revit.
Não sei se deva rir ou chorar com o absurdo desta situação, eu coloco a culpa do seu falhanço nos ombros do responsável de tecnologias de informação. Ele recusou-se a considerar avaliar o Revit porque seria muito trabalhoso para ele, e teria de aprender um novo programa. Ele perdeu o controle da situação ao estar perante uma tecnologia nova e com a qual não estava familiarizado. Os sócios da firma na casa dos 60s delegavam nele as decisões sobre adopção de novas tecnologias. Em parte ele provocou o colapso da firma. Posso prová-lo? Claro. Mas isso fica para outra discussão.
Eu não empurro o Revit para as pessoas e empresas apenas para vender mais um produto Autodesk. Sou um apaixonado por modelação paramétrica, detecção de interferências e as capacidades de modelação e análise da tecnologia BIM. Esta história prova que estou certo. Também eu me sinto prejudicado com esta situação, pois perdi um cliente que teve de fechar as portas. Só me posso manter no negócio se vos ajudar a manterem-se também no vosso negócio. Só contei aqui esta historia porque acho que ela dá que pensar. Não se pode combater a tecnologia e continuar a achar que desenho 2D é suficiente para os nossos projectos. Só porque algo é novo não quer dizer que esteja errado, ou seja mau, ou algo para o qual não devemos mudar. Se isso fosse verdade nunca se teria adoptado o Autocad na altura que ele apareceu."


Publicado por Gregory Arkin em http://www.revit3d.com/

Augmented Reality - Autodesk Gallery

Que tal esta espreitadela ao futuro( ou será já o presente) de uma nova forma de estudos prévios, análise de impactos urbanos e vizualização 3D??

Ver aqui.

publicado em www.revit3d.com

10.2.09

revit3d.com

A partir de hoje passamos a colaborar com o site www.revit3d.com, um dos sites mais populares sobre o Revit e com quem passaremos a ter uma ligação mais estreita publicando e traduzindo artigos que consideremos interessantes para os nossos visitantes.

Espero que esta ligação sirva os interesses de todos, em especial dos leitores de lingua portuguesa deste blog.




Revit MEP 2010

O Autodesk Revit MEP 2010 é mais uma das aplicações da familia Revit 2010, que vem usufruir do novo interface unificado, no entanto no seguimento da sua politica de apoio ao desenvolvimento de uma arquitectura sustentável e na busca do equilibrio energético e ecológico da construção, a Autodesk tem adicionado ferramentas de análise e simulação ao MEP. Passamos assim a contar com as seguintes novidades:


· Capacidade de importar componentes do Autodesk Inventor sem perca de informação que esteja asssociada.

· Mais de 300 novos objectos de condutas e tubagens disponiveis numa nova biblioteca cada vez mais completa.




· Novas ferramentas de análise e relatorios melhorados das várias especialidades.



· Uma cada vez maior integração multidisciplinar entre o Revit MEP e as outras aplicações, de forma a facilitar o apuro dos nossos projectos.

9.2.09

Revit Structure 2010


Hoje temos a apresentação do Autodesk Revit Structure2010, além de todas as novidades transversais ás aplicações baseadas em Revit e já enumeradas no Revit Architecture, passamos ainda poder contar com alguns melhoramentos muito interessantes.
Pilares inclinados, criados da mesma forma que os pilares anteriores mas com a capacidade de definirmos a sua inclinação. Estes elementos serão capazes de manter a sua capacidade de análise associada ao modelo. Esta opção aliada ás novas ferramentas de modelação 3D do Revit vai facilitar a análise de formas mais complexas e menos regulares. Também está disponivel uma nova ferramenta que internamente permite fazer novas análises estática dos

variados elementos de projecto, inclusive a acumulação de cargas ao longo de pilares e sobre os pórticos compostos por elementos criados no Revit Structure, desta forma pode ser melhorada a capacidade de dimensionamento prévio à análise externa. Também disponivel no programa de subscrições está a nova ferramenta de modelação de pontes, permitindo criar estruturas de pontes parametricas. Não estamos perante uma solução para todo o tipo de pontes, mas sim para soluções baseadas em elementos estruturais em betão e com construção por elementos pré-fabricados. Uma novidade a ter em atenção, pois tem algum potencial ainda por desenvolver.


Algumas das opções disponiveis no AutoCAD Structural Detailing, neste caso a potente ferramenta de detalhe de ligações para estruturas metálicas, passa agora a estar também presente no Revit Structure, facilitando a integração do modelo com a análise e o detalhe, duma forma mais potente e interactiva.

Ainda nesta aplicação vamos ter novidades ao nivel de novas extensões para o Revit Structure, na linha das que foram sendo disponibilizadas na familia 2009, assim como alguns melhoramentos no AutoCAD Structural Dettailling, elemento da Suite Revit Structure 2010.

7.2.09

Revit Architecture 2010

A Autodesk numa conferência de imprensa virtual realizada na passada sexta-feira, 6/02/2009, apresentou as novas versões das suas aplicações para Arquitectura, Engenharia e Construção, AEC. Essas aplicações cada vez mais visam permitir a adopção pela industria de construção do conceito BIM, (Modelo de Informação do Edificio/Construção).

As actualizações incluem os seguintes produtos, Autodesk Revit Architecture 2010, Autodesk Revit Structure 2010, Autodesk Revit MEP 2010, AutoCAD Civil 3D 2010, e as soluções Autodesk NavisWorks 2010.

A Plataforma Revit 2010 baseada em aplicações de modelo BIM, começa por apresentar uma unificação de interface, garantindo a todas as aplicações Autodesk uma consistência e facilidade cada vez maior de trabalho. A plataforma Revit apresenta ainda uma maior interoperacionalidade para análise do Edificio amigo do ambiente (Green Building), suportando a comunicação com aplicações externas de análise.

As principais novidades do Autodesk Revit Architecture 2010 são:

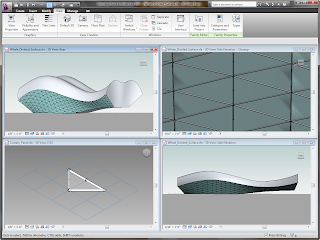

  • - Um novo espaço de modelação para permitir criar geometrias mais complexas. Modelação de formas livre e paramétricas, desenho em 3D com novas capacidades de manipular formas livremente. Esta nova ferramenta vai ter capacidades de manipulação de paineis e divisão em elementos construtivos e paramétricos.
- Um novo interface, que permite uma maior personalização e um trabalho mais automatizado. Mantendo a clareza do ambiente de trabalho Revit, mas aumentando a sua personalização. Uma barra de acesso rápido (Quick Acess Toolbar)que permite acesso directo aos comandos mais utilizados. E a introdução do “Ribbon” extremamente adequado à forma de trabalhar do Revit, funciona como pensamos durante os processos de trabalho, facilitando a orientação do utilizador dentro da aplicação, sem percas de produtividade e de uma forma clara.

- Melhoramentos significativos na ligação a outras aplicações Autodesk, nomeadamente na comunicação com o AutoCAD Civil 3D 2010 , o Autodesk 3ds Max design 2010 e o Autodesk Inventor 2010. Capacidade de utilização de todo o poder do Windows 64.bit. Novas capacidades de interacção com aplicações externas através de uma API cada vez mais desenvolvida.

Em breve apresentaremos aqui informação sobre as restantes aplicações Autodesk 2010.
