Novidades Revit® 2015


ARQUITETURA

Opções de visualização

Uma nova opção de visualização foi acrescentada: Sketchy lines. Esta, como o próprio nome indica, permite transformar o modelo como um esquiço. Esta nova função é controlada por vista e pode-se aplicar em vistas 2D e 3D.

Possibilidade de ligar e desligar o Anti-aliasing por vista

Melhorias no desempenho em Ray Trace

Interoperabilidade

Melhorias na exportação e importação de modelos IFC, permitindo importação desse modelo como referencia externa.

Tabelas


Alterações substanciais e interessantes nas configurações das tabelas, permitindo várias possibilidades de formatação e inserção de imagens: imagens para o tipo e instância; parâmetros adicionais; personalização do Total global (Grand Total), possibilidade de utilização de mais filtros.

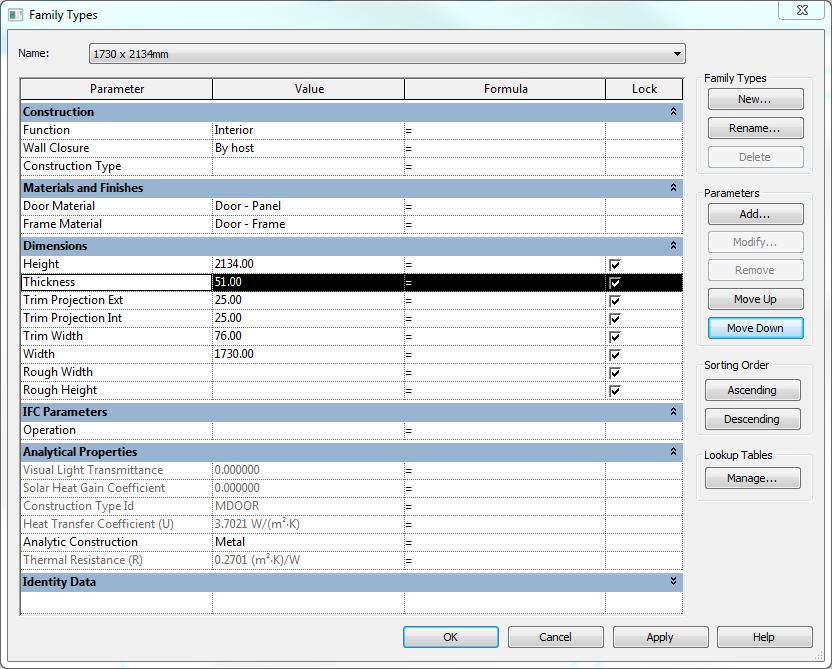

Ordenação dos parâmetros nas famílias

Quando da criação de parâmetros nas famílias, é agora possível mover os parâmetros por grupos. É também possível alterar a posição dos mesmos ou mesmo ordenar por ordem alfabética. Agora todos os novos parâmetros são adicionados no final do grupo.

Melhoramentos nas Revisões


Foram melhoradas as ferramentas existentes de revisões, permitindo agora não só outro tipo de objetos quando do desenho das revisões, como também eliminar revisões.

Melhorias de Produtividade

Possibilidade de efetuar o Trim/Extend de vários objetos de uma única vez


Possibilidade de alteração de uma vista referenciada a outra

Possibilidade de vincular (link) modelos diretamente na caixa de diálogo do Manage Links


Excluir elementos fixados quando pretendido

Ao duplicar uma vista, passamos a ter um novo nome em que o nome original continua como anteriormente e o Copy1 passa sufixo (Level 1 Copy1 em vez do anterior Copy 1 level 1)

Maior consistência das linhas de chamada das etiquetas (Tags)

Possibilidade de criação de parâmetros partilhados (shared parameters) nas famílias View Titles

Caminho único para a definição dos Keynote


Melhoramentos em APIs

  • Novo Service Framework
  • Novas possibilidades em Revisões, Núvens de Revisões e Folhas
  • Novas possibilidades com as Stacked Walls
  • Melhorias em Visibility Graphics
  • Definição do tipo por defeito para a criação de elementos
  • Opções de inserção das instâncias para elementos hospedados ou em planos





MEP

Melhoramentos no dimensionamento
Utilização de Servidores de Cálculos internacionais

Utilização das equações de Haaland e Colebrook para dimensionamento dos fatores de fricção das tubagens

Anotação do Modelo

As etiquetas ao longo dos dutos podem variar, por exemplo, de caudal, velocidade e/ou fricção, isto é, estas reportarão corretamente os valores sem mostrar Multiple Values


Melhoramentos em APIs

Possibilidade de criação de todas as formas de fios através de API


Melhoria de ferramentas de aprendizagem

Janelas de ajuda (tooltips) por defeito e definidas pelo utilizador


Structure

Modelação

  • Perfis baseados em catálogos
  • Quantificações melhoradas
  • Análise de verificação efetuada diretamente nos modelos Revit


Coordenação do Sistema de Coordenadas Locais

Maior consistência entre eixos analíticos dos pilares e vigas

Visualização dos Sistemas de Coordenadas Locais sobre os elementos de análise estruturais


Documentação de construção

Possibilidade de documentação das linhas invisíveis

Novos parâmetros disponibilizados associados à secção dos objetos estruturais

Anotações múltiplas aos estribos


Armadura


Diferente representação para um conjunto de armaduras em cada vista


Numeração da armadura

Numeração automática da armadura


Pré-fabricados

Inserir reforços em Parts (aplicado a paredes e lajes)


Modelação



Maior precisão na construção e modelação do modelo “as-built”
  • Justificação gráfica
  • Manipulação direta
  • Liberdade de manipulação direta dos elementos
  • Melhorias nas visibilidades


Plataforma

Modelo analítico para análise energética:
  • Aumento da precisão da Superfície analítica
  • Elementos “sandwich”
  • Identificação de vazios nos tetos falsos
  • Precisão e eficiência nas arestas
  • Em paralelo:
             o Simulação automática de 40 soluções
             o Maior abrangência de eficiência energética
             o Painel sumário do “Potencial de economia de energia”


Autodesk 360 Cloud Rendering:
  • Rápida renderização da iluminância diretamente do Revit
  • Simulação da luz natural e artificial
  • Validação extensiva
  • Plugin para LEED IEQc8.1 (disponível no Labs)


Energy analysis API:
  • Execução de Simulação Energética – criação do Modelo Energético Analítico
  • Possibilidade de guardar em gbXML
  • Enviar gbXML para o Green Building Studio
  • Devolver os resultados ao Revit.
