Quero dar os PARABÉNS a todas as pessoas que fazem anos hoje...

Aqui fica a minha contribuição...

Aumentar e diminuir informação das caixas de diálogo

Uma curiosidade apenas que me apercebi quase inadvertidamente!

Estava eu com a caixa de diálogo Element Properties aberta e a rodar a rodinha do rato. Até aqui, nada de novo!

Mas, se ao rodar primir a tecla Ctrl e de seguida rodar a roda do rato, poderá constactar que a informação aumenta ou diminui, relativamente ao movimento dado à roda

Não essencial para o trabalho em Revit, mas queria partilhar convosco :)

Continuação da personalização do modelo

Uma vez que as configurações dos objectos não serão feitas todas de imediato, torna-se necessário actualizá-las e acrescentá-las em função das necessidades e novas exigências.
O que é importante ter presente para essas actualizações é que sempre que se quiser acrescentar (ou alterar) novas configurações, basta para isso abrir o ficheiro Modelo.rte e proceder às mesmas.
Também pode haver necessidade de transferir essas configurações de um projecto para outro: famílias de sistema, configurações, entre outros objectos. A funcionalidade a utilizar é a mesma, caso se trate de os passar de um projecto para o modelo ou para outro projecto.

Vamos à prática?
Caso pretenda, por exemplo, passar uma família de sistema ou configuração (Materials, Object Style, Line Weight, Wall…) de um projecto para outro, ou neste caso, para o seu template, basta ter ambos abertos e, a partir do ficheiro Modelo.rte, aceder à funcionalidade Manage>Transfere Project Standards, surgindo a seguinte caixa de diálogo:

Na caixa de diálogo apresentada, no campo Copy from, seleccionar o projecto (entre os vários que se encontram abertos) que contém os tipos a importar; da listagem de categorias apresentada, basta seleccionar/desmarcar as configurações pretendidas e clicar em Ok. Caso existam objectos ou configurações já existentes, surge a seguinte caixa de diálogo:
Através dos botões disponibilizados, poderemos optar por substituir os existentes (Overwrite), apenas importar os tipos inexistentes (New Only) ou então cancelar a operação (Cancel).

Se pretender copiar apenas um tipo específico de uma determinada família de sistema de um projecto para o modelo, seleccionar no Explorador de Projecto do projecto o tipo que deseja copiar, clicar com o botão do lado direito do rato e escolher a opção Modify>Copy to Clipboard e, depois, no Modelo, seleccionar a opção Modify>Paste (ou outra, dependendo do pretendido).

Vertical ou não?

Pois, um dos grandes problemas de quando se criam as famílias é sabermos se estas devem ser sempre verticais ou não.
Mas… onde se poderá definir esse comportamento?

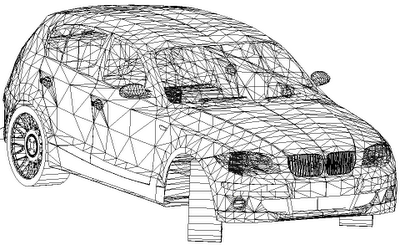

Neste exemplo vou utilizar uma família do tipo SITE (para onde foi importado um modelo desenvolvido em Sketchup).

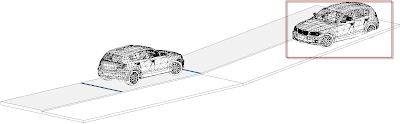

Ao introduzirmos esta família no projecto, este tem um comportamento não desejado no plano inclinado, isto é, fica parte do carro dentro do objecto anfitrião (laje inclinada – estrada).

Esse é um parâmetro definido na família; para podermos corrigir esse parâmetro, editar a família e no separador Create, painel Family Properties, clicar em Category and Parameters. Na caixa de diálogo que surge, retirar o visto no parâmetro Always Vertical (este parâmetro faz com que a família fique sempre na vertical; útil, por exemplo, para os postes de electricidade que devem ser geralmente na vertical).

Voltar a carregar a família para o projecto e confirmar a sua posição.

Simples :)

Formatação condicional em Revit?

Imagine que queria identificar através de uma côr determinadas condições?
Imagine que quer identificar numa tabela, por exemplo, todas as paredes mais compridas que uma determinada dimensão (cor amarela)? Ou que pretende identificar as paredes com área superior a 100m2 e com um volume maior que 25m2 (cor laranja)?

E isto tudo com a cor respectiva?

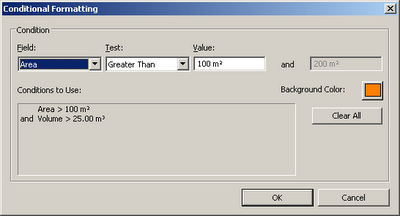

Para isso, aceder às propriedades da tabela e no separador Formatting, seleccionar o parâmetro Area. de seguida, clicar em Alt+N... e o que surge?Pois :) basta então definirmos os critérios condicionais, bem como a própria cor a atribuir e clicar em OK. Seleccionando de seguida o parâmetro Length e novamente com o atalho Alt+N, definem-se as restantes condições:

Interessante, não?


PS: as cores não são impressas...

Criação de um modelo

Muitos amigos, colegas e formandos meus continuam ainda com algumas dificuldades em perceber o que são modelos (templates)! Continuam com dificuldades em perceber como os criam e como os gerem.
Pois bem, o conceito de modelo (template) é igual em qualquer software que utilize uma base para o seu início de trabalho (o mais simples, o Word: folha A4, tipo de letra Times New Roman, tamanho 12). Em Revit, o conceito é o mesmo: pisos definidos, unidades, objectos disponibilizados, configurações,…

Criar o modelo é muito simples… Como vimos anteriormente, um Modelo (Template) tem a extensão *.rte.
Para criar o nosso modelo, vamos utilizar o existente e fornecido pelo Revit Architecture. Para isso, criar um novo projecto, aceder ao menu R>Save as>Template. Na janela, atribuir o nome Modelo.rte (ou outro que ache conveniente).

Antes de clicar em Save, vamos apenas configurar outro parâmetro. Já devem ter-se apercebido que o Revit cria três (3) cópias de segurança do projecto; no entanto, se desejar alterar essa configuração, clicar no botão Options… e em Maximum backups alterar para o valor pretendido. Clicar em Ok e em Save até voltar ao ambiente de trabalho.

Qualquer tipo de alteração ou configuração que pretendam efectuar no modelo, basta abri-lo e efectuar para que no próximo projecto este já se encontre disponível de forma mais completa!
Temos então o nosso modelo criado. Resta agora proceder às configurações necessárias.
Uma vez que a intenção é utilizarmos o nosso template em todos os projectos, é possível torna-lo por defeito para todos os projectos (para quando clicarmos em New, abrirmos o novo projecto com esse modelo). Para poder aceder à janela, clicar no “R” e na parte inferior em Options e na janela que surge clicar em File Locations. No campo Default Template File, localizar o template pretendido.
Se pretender usar outro modelo que não esse pré-definido, aceder a R>New>Project e na caixa de diálogo, seleccionar o pretendido.
