Modos de Visualização no RAC 2013

Uma das novidades da nova versão do Revit Architecture 2013 são as opções de visualização (como puderam ver em http://revit-pt.blogspot.pt/p/revit-2013-novas-versoes.html).


Como projeto exemplo, utilizarei um por todos nós conhecido:



Existem uma nova opção de visualização nos permite visualizar o nosso projeto de forma mais realista sem efetuar o Render. Refiro-me ao modo de visualização Ray Trace.

Com esta nova opção temos em tempo real o equivalente a um Render; poderemos dizer que obtemos assim um render em tempo real!

Quando temos este modo de visualização ativo, no friso (ribbon) ficam disponíveis algumas opções que permitem parar, gravar e fechar esse modo de visualização.

Este modo de visualização não substitui o Render; no entanto, permite incluir os materiais, sombras, reflexões, luzes e os RPCs. Permite também modificar a vista quanto ao zoom ou mesmo no deslocamento.

Além deste modo de visualização, está também disponível a possibilidade de visualizarmos um fundo (neste caso um céu como imagem)

Outra opção interessante é a possibilidade de alterarmos a percentagem de transparência a aplicar a todo o modelo. No entanto, esta transparência não pode ser aplicado com o modo de visualização Ray Trace. Acedendo à opção Graphic Display Options, temos então acesso a esse parâmetro.

Alterando o valor, obtemos resultados diferentes.

O mesmo também é possível através da visibilidade da vista (VG/VV), sendo essa transparência aplicada apenas a algumas categorias (também não pode ser aplicado quando da vista em Ray Trace)

Nesta situação, teremos um resultado diferente do que o alterado a todo o modelo

E continuamos, obviamente, a poder obter o Render de acordo com as opções definidas

Revit 2013

Acabámos de publicar na página Revit 2013, novas versões um documento de análise das novas versões Building Design Suite 2013, Revit Architecture 2013, Revit Structure 2013 e Revit MEP 2013. Sobre as aplicações integrantes do Building Design Suite 2013 que não Revit, teremos uma análise mais tarde relativa às mesmas. A CPCis vai realizar eventos de apresentação das novas versões em Lisboa, Porto e Coimbra, pode se inscrever aqui "Evento Lançamento 2013"

Autodesk 2013 Apresentação Virtual — Mostre o caminho

inscreva-se em www.autodesk.com/leadtheway

Autodesk Revit 2013

Está para breve, na próxima semana dia 29 Março será realizada uma apresentação na WEB sobre as novas soluções Autodesk 2013, entre elas o Revit.
 Nessa altura contem com a nossa avaliação das novidades da nova versão, com especial realce para aquelas que efectivamente nos vão ajudar a trabalhar melhor com o Revit.

Recuperar os Thumbnails das familias - Actualização

Este artigo foi publicado no blog http://revitclinic.typepad.com/
E tem o especial contributo de Niranjan Kamath técnico de suporte ao Revit na India.
A tradução e edição final é da minha autoria.


Têm ocorrido problemas com o preview das familias de Revit, não aparecerem no Windows Explorer.
A maior parte das vezes isso tem a ver com um ficheiro,para o Revit 2012, é Revit.Thumbnaill.dll, e para o Revit 2011 e Revit 2010, é o Revit.FilePreview.dll.
Para resolver este problema devemos proceder da seguinte forma:

1. No Iniciar do Windows -- Run

2. Escrever regsvr32 /u "C:\Program Files\Autodesk\Revit Architecture 2012\Program\Revit.Thumbnail.dll"

3. Faça OK, aparecerá uma mensagem a informar que "DllUngegisterServer foi bem sucedido", faça OK

4. No iniciar do Windows --Run

5. Escreva regsvr32 "C:\Program Files\Autodesk\Revit Architecture 2012\Program\Revit.Thumbnail.dll"

6. Faça OK, aparecerá uma mensagema  informae que "DllRegisterServer foi be sucedido, faça OK.


Notas:
1. Poderá ter de modificar o caminho apresentado nas linhas 2 e 5, de acordo com a instalação no seu computador, ou se pretender utilizar esta opção em Revit Structure ou MEP. Se não encontrar os ficheiros *.Dll apresentados, poderá os encontrar no DVD de instalação original do Revit, ou noutro computador onde os previews apareçam correctamente.


2. Para o Revit 2011 e 2010, substitua o Revit.Thumbnail.dll pelo Revit.FilePreview.dll nas linhas 2 e 5.


3. Caso tenha uma versão do windows diferente, poderá ter também de alterar o caminho indicado na linha 2 e 5.

Criação de um "Catálogo de Tipos" de uma família

Após um longo período sem novidades, eis que na véspera de uma viagem até à Terceira (Angra do Heroísmo) onde irei ensinar um pouco o que é este mundo que é o Revit, venho colocar uma dica muito útil, de simples execução e de grande utilidade.
Assim, iremos criar um "Catálogo de Tipos" de uma família, cujo objectivo será no momento da importação da mesma num projecto, podermos seleccionar qual ou quais os tipos que pretendemos utilizar no nosso projecto.
Para esta demonstração, irei utilizar uma família de um móvel de cozinha (bancada) na qual foram criados vários tipos.



Para que possamos criar o Catálogo, torna-se necessário que a família tenha tipos já definidos com os valores e configurações necessárias.


Vamos então criar o "Catálogo de Tipos":
A partir da família, iremos proceder à criação de um ficheiro em formato *.txt com as informações dos parâmetros existentes.
Para isso, aceder a R>Export>Family Types.



O Revit irá solicitar a gravação do ficheiro, ficheiro este que deverá ter exactamente o mesmo nome que o da família, bem como ser gravado na mesma pasta desta.
E temos assim o nosso Catálogo criado!

Agora no projecto, quando da importação da família, surgirá uma janela onde, através do auxílio da tecla do Ctrl e/ou do Shift, poderemos seleccionar os tipos pretendidos.



Assim, torna-se possível apenas importar os tipos necessários para o projecto em causa.



Voltarei brevemente para mais algumas dicas que nos últimos dias me têm sido solicitadas com alguma frequência.
Bom trabalho

Hotfix – Autodesk Revit 2012 – Climate Server Error

Foi disponibilizado na página da Autodesk um hotfix para a família Revit, versão 2012.

Este hotfix refere-se a problemas verificados pela mensagem de erro “Input string was not in a correct format” quando da especificação da localização na janela de dialogo do Energy Settings.

Este hotfix é destinado apenas para as primeiras versões do Revit; antes da instalação, verificar se a versão do Revit 2012 é 20110309_2315.


Aplicado aos seguintes produtos:
Autodesk® Revit® Architecture 2012
Autodesk® Revit® MEP 2012
Autodesk® Revit® Structure 2012

Mais informação aqui

Revit Architecture 2012 - comando Rotate

Outra novidade não documentada e muito para satisfazer as necessidades e vícios dos utilizadores do AutoCad.

Quantos de nós sempre quis fazer uma rotação em Revit e perguntava: "Mas porque é que o ponto tem que ser sempre aquele? Porque é que não posso identificar o eixo de rotação como eu faço no AutoCad?"

Era sempre uma aventura explicar o seu funcionamento que, apesar de lógico (o eixo era sempre o centro geométrico do objecto) gerava alguma contestação por parte de outros utilizadores.
Pois bem, eis que a versão 2012 vem resolver este (não) problema...

Assim, depois de aplicar o comando ROTATE a um objecto, facilmente reparamos que o indicador do eixo passou a ser um pequeno ponto azul; este, tal como nas versões anteriores, pode ser movido (bastando para isso clicar sobre ele, arrastando-o) para o sítio pretendido.


No entanto, nesta nova versão do Revit, é possível seleccionar a opção Place na Barra das Opções, permitindo assim a selecção do eixo de rotação através de um clique


AutoCadistas... satisfeitos? :)

Revit Architecture 2012 - Bloquear vistas 3D

A versão 2012 está aí já a correr... e com algumas novidades bem interessantes.


A primeira que vou abordar neste blogue, que não considero a mais interessante, mas curiosa, é a possibilidade de podermos bloquear uma vista 3D.
Esta nova funcionalidade possibilita assim adicionar etiquetas numa vista 3D previamente bloqueada.


Para isso, numa vista 3D (não poderá ser a vista pre-definida - {3D} - bastando para isso renomea-la), na barra de visualização, aceder à funcionalidade - foi adicionado um novo botão.



Existem 3 opções:


Save Orientation and Lock View - Bloqueia a vista na orientação actual. Deixa de ser possível "orbitar". As etiqueta Keynote e outros comandos no separador Annotate tornam-se disponíveis.


Restore Orientation and Lock View - uma vista desbloqueada, que tenha estado bloqueada e que por alguma razão foi "orbitada" poderá ser novamente bloqueada com a orientação que tinha anteriormente (quando do anterior bloqueio)


Unlock View - desbloqueia a vista para podermos "orbitar" na vista. Se a vista contiver anotações, quando desbloqueada, todas as etiquetas que tenham sido colocadas irão desaparecer.


Quando um vista 3D com etiquetas inseridas nessa vista é desbloqueada, essas etiquetas são retiradas. Esta opção permite, como referido anteriormente, "orbitar" a vista. Depois, se o utilizador optar pela opção Restore Orientation and Lock View, o Revit retomará a vista anteriormente bloqueada e votará a colocar visível as etiquetas. Se optar pela opção Save Orientation and Lock View é mostrada uma mensagem de alerta a avisar de as etiquetas inseridas anteriormente serão eliminadas com a nova orientação.
Assim, quando temos uma vista 3D, o separador Annotate apresenta-se da seguinte forma:

Na versão 2011, numa vista 3D apresenta-se da seguinte forma:

Caso tentarmos adicionar etiquetas a uma vista não bloqueada, surge uma mensagem de alerta

Utilizar Funções em Parâmetros

No seguimento de um tópico anterior (aqui), abordei uma temática ainda pouco explorada por utilizadores comuns de Revit, mesmo os avançados.
Vou demonstrar uma outra forma de podermos utilizar ar fórmulas nos parâmetros, neste caso para podermos ter, por exemplo, um preço por ml de parede, condicionado ao seu cumprimento, ou seja:

Parede inferior a 5m – 100€

Parede entre 5m e 10m – 200€

Parede entre 10m e 15m – 300€

Paredes superiores a 15m – 400€

Sendo este um exemplo simplificado e genérico, poderá na mesma ser utilizado em outras situações.

Como tal, vamos iniciar o nosso trabalho por desenharmos uma parede simples e cotar.

Uma vez que vamos dar apenas importância ao comprimento da mesma, vamos criar uma tabela de paredes, tendo apenas como parâmetro o Length; no separador View, painel Create, clicar em Schedules>Schedule/Quantities e seleccionar como categoria as paredes (Wall)

Depois de clicar em OK, na janela seguinte, adicionar o parâmetro Length.

Vamos então criar um parâmetro personalizado; clicar em Calculated Value…

Na janela que surge, criar o parâmetro custo ml (custo por metro linear de parede). Ter em atenção e seleccionar em Type a opção Number.

Em Formula, devemos inserir a condição que verifique o pretendido. Para tal, copiar a seguinte função em baixo para o referido parâmetro:

if(Length < 5000 mm, 100, if(Length < 10000 mm, 200, if(Length < 15000 mm, 300, 400)))

Depois de clicar em OK até sair de todas as janelas, poderá verificar que a tabela já reflecte a condição colocada

Se alterar para qualquer valor o comprimento da parede, essa alteração fará alterar o valor custo ml da tabela

E pronto, continua assim mais uma forma de explorar as funções nos parâmetros!

Autodesk Building Information Modeling (BIM) Solutions Help Make Cities ...

A visão do que é o BIM para a Autodesk;

"Imagine, Design, Create"

Retirar Workset do projecto

Neste artigo vimos tentar responder a uma questão que atormenta muitos utilizadores, "como retirar os worksets de um ficheiro com os mesmos?"

Não vamos aqui e por agora explicar o 1º processo, "como criar worksets?" deixando esse tema para outra oportunidade, vamos sim tentar ajudar a resolver o inverso, como retirar os worksets de um projecto. Não existe nenhum processo formal para o mesmo, temos assim de recorrer a uma alternativa, que começa por:

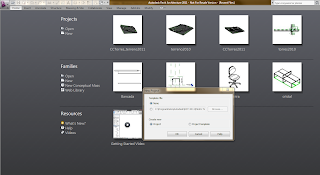

1º Criamos um novo projecto vazio, e sem template, para tal no inicio do Revit escolhemos "New Project" mas sem template, escolhendo o Sistema Metrico.

2º Dentro desse projecto, através do insert Revit File inserimos o projecto que pretendemos utilizar.

3º Depois de fazer o insert, fazemos o Bind do mesmo.

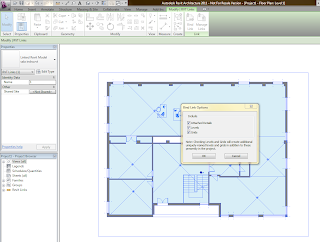

Activando as opções apresentadas de criar niveis e grelhas.

4º Selecionando o projecto inserido, desagrupamos, pois esta inserção cria um grupo, e assim passamos a ter todo o nosso modelo dispoinivel neste novo projecto, sem worksets. Mas também sem vistas, ou seja cortes, alçados, plantas, detalhes, folhas de projecto, tudo isso não foi passado para este projecto. teremos de recriar as vistas pretendidas, e no caso das tabelas e vistas de detalhes, devemos exportar as mesmas do projecto original e inserir neste. Essa opção é feita primeiro no projecto original através do menu, Save As » Library » View, que nos permite selecionar as vistas 2D (drafting views, tabelas, folhas) a exportar.

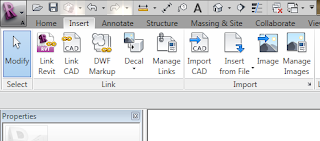

De seguida no novo projecto no menu Insert, escolhemos o "Insert from File" e selecionamos a informação exportada do ficheiro anterior. Desta forma poderemos resolver a questão de retirar um workset de um projecto, além disso este processo também permite aligeirar o peso do ficheiro, assim como retirar informação não pertinente de divulgação, em especial em processos de partilha com terceiros do nosso projecto, por exemplo para enviar a arquitectura para as especialidades.

Este artigo foi inspirado pelo Chris Senior no seu blog http://revitelemental.blogspot.com/

Arquivos Journals

Estes tipos de arquivos são nada mais nada menos que registos das acções executadas pelo Revit durante a sessão de trabalho, ou seja, desde que este se inicia até ao momento que é encerrado.
Estes, gravados na pasta do programa (C:\Program Files\Autodesk\Revit Architecture 2011\Journals), por vezes poderão ser usados para solucionar problemas técnicos ou “craches” do programa.

Na prática, estes arquivos não são nada mais nada menos que ficheiros em formato *.txt e que reportam todas as acções efectuadas na sessão do programa. Contudo, podem ser “abertos” no Revit.
Normalmente têm o nome journal.0001.txt sendo que o número é sequencial; o arquivo com o número maior corresponde à última sessão de utilização do Revit.

Para além destes arquivos, podem também haver “dump files”, isto é, ficheiros com a extensão *.dmp (em caso de anomalia, este ficheiro também deve ser tido em conta).

Mas, como abrir esses arquivos no Revit?
Simples: basta simplesmente arrastar o arquivo para cima do ícone do Revit e…assistir!

Experimentem com este arquivo!

AU 2010

Está confirmado, este ano podem contar comigo, vou estar no AU 2010 para leccionar algumas sessões de Revit, em breve publicarei mais informações sobre o evento.

Cortar as paredes com formato personalizado

Pois é,
A pedido de muitas famílias, vou abordar um tema interessante e desconhecido por muitos!


Uma das grandes… ou enormes vantagens do Revit relativamente a qualquer pseudo-concorrência (ainda por cima aquelas que se afirmam como BIM sem o serem) é a possibilidade de podermos nós próprios personalizar as nossas bibliotecas.

Não será propriamente a criação de uma família que vou abordar (todo o processo vai sendo explicado em alguns tópicos já abordados no blogue aqui e aqui, e que vai sendo complementado com mais estes tópicos e outros que se seguirão) mas sim a personalização do recorte da parede de um vão, tal como a imagem que se segue, por exemplo.

Como devem compreender e saber, desenvolver uma biblioteca, e apesar de extremamente simples, torna-se essencial o conhecimento de muitos “pormaiores”. Esses vão sendo abordados em tópicos diferentes, pois cada um tem o seu target específico.

Mas é isso que também torna o nosso Revit Architecture um produto genial.
Diria mesmo: SUBLIME! :)

Mãos ao trabalho.

O primeiro passo é seleccionarmos a família que se pretende; neste caso irei optar por uma janela.

* Aceder ao menu “R”>New>Family e seleccionar Metric Window.rft. O Revit abrirá então o editor de famílias que será idêntico á imagem seguinte:

Na área de desenho, temos então o objecto anfitrião da janela, a parede, bem como alguns parâmetros pré-definidos.
Se aproximar o rato à parte inferior da parede, irá verificar que o Revit identifica um elemento: Opening Cut.

Este é o responsável pelo recorte efectuado na parede onde será inserida a janela. Uma vez que o pretendido não é este, o primeiro passo é eliminá-lo.
* Seleccionar o Opening Cut e elimiar. A parede deixará assim de estar cortada

Agora, uma vez que pretendemos um recorte personalizado, vamos utilizar um volume “Void” para que este possa ser subtraído à parede (um pouco à semelhança de operações boleanas, a operação de subtrair).
* Em Home, aceder a Void Forms>Extrusion.

Já em modo de edição, através das opções de desenho, definir a forma pretendida do recorte.
Ter em atenção a necessidade de ir bloqueando os cadeados ao planos de referência (Ref Plane), garantindo que alterado a largura do vão, a largura da abertura será idêntica.

* Clicar em Finish Edit Mode para terminar o modo de edição da extrusão definida.
* No separador Modify, clicar em Cut (opção que fará a subtracção do “Void” agora definido com a parede) e de seguida clicar na parede e no "Void".

Depois de aplicado o comando, poderá verificar que a extrusão desapareceu. Isto acontece porque a altura da extrusão não intersecta o plano de corte definido na vista em planta (Ref. Level).
Para alterar a localização da abertura, abrir o alçado Exterior. Podemos assim constactar que a abertura está numa cota inferior

* Seleccionar a abertura, e nas setas que surgem, arrastar as mesmas até coincidir com os planos (Ref. Plane) que definem a cota do peitoril e a altura da janela. Não esquecer de bloquear os cadeados (essencial para garantir o parametrismo)

Numa vista em 3D, obterá o seguinte resultado.

E pronto, tem a abertura do seu vão personalizado.

Não dêem estes procedimentos como terminados. Para tornar a família finalizada, desenvolva a restante janela e se pretender poderá adicionar os parâmetros necessários para poder controlar ainda com mais pormenor o recorte da parede.

Bom trabalho e alguma questão, não hesitem!
